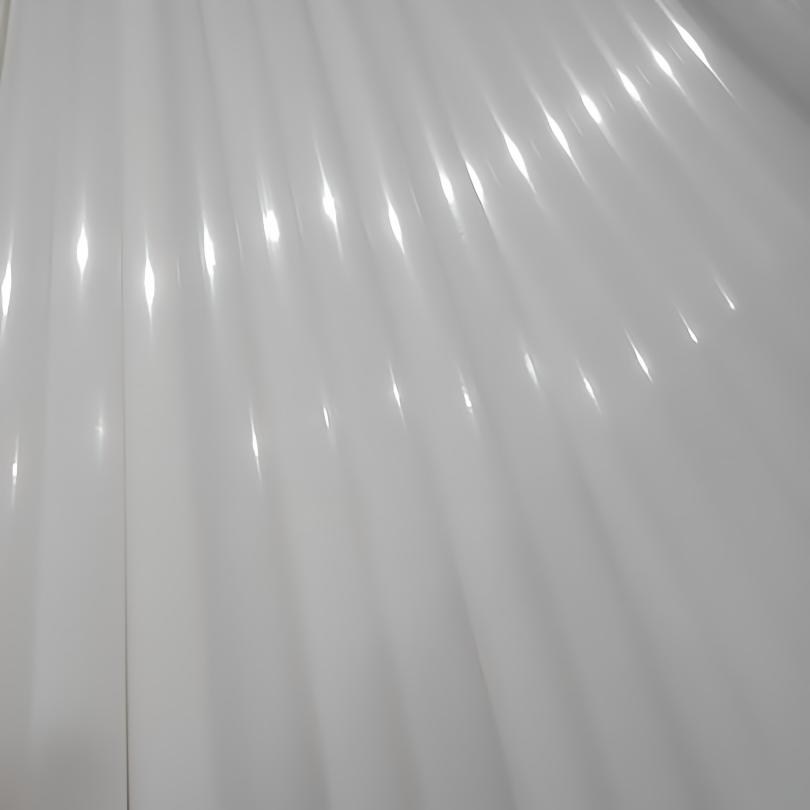

যথার্থ প্রকৌশলের জন্য 15 মিমি সাদা সলিড POM-C রড

একটি 15 মিমি সাদা সলিড POM রড হল ক্ষুদ্রতম ব্যাস যা এখনও একটি দরকারী গুল্ম তৈরি করে এবং শব্দটি এখনও এই আকারের পুরো গল্প। বিভাগটি 1.77 বর্গ সেন্টিমিটার বহন করে, তাই একটি মিটারের ওজন 0.247 কেজি এবং একটি 40 মিমি টুকরা হল 25 গ্রাম, এই কারণেই একটি ব্যাগে একশ টুকরা আসে এবং একটি মিটার তাদের মধ্যে পঁচিশটি ফল দেয়। একটি সাদা POM-C রড 15 মিমি ব্যাস 9 মিমি বোর করে এবং একটি 3 মিমি প্রাচীর ছেড়ে যায়, যা একটি আসল হাতা; এটি 11 মিমি বোর এবং প্রাচীরটি 2 মিমি এবং অংশটি একটি ভিন্ন উপাদানের অন্তর্গত। একটি সলিড 15 মিমি পিওএম রড হোয়াইট তাই মাপটি কীসের জন্য ভাল এবং এটি কোথায় হস্তান্তর করা হয় তার একটি পরিষ্কার চিত্রের বিপরীতে কেনা হয়, কারণ এই ব্যাসে ফলাফলটি গ্রেডের পরিবর্তে জ্যামিতি দ্বারা নির্ধারিত হয়। নীচের অংশগুলি খাম, প্রাচীরটি যেখান থেকে ফুরিয়ে গেছে এবং একটি 3 মিমি প্রাচীরের জন্য যে মেশিনের প্রয়োজন তা নির্ধারণ করা হয়েছে।

এই ব্যাসে চারটি অংশ একটি স্বাভাবিক ফিট, এবং প্রতিটিতে একটি সংখ্যা রয়েছে যা বলে যে এটি কাজ করে কিনা। একটি 8 মিমি বোর বিশিষ্ট একটি ঝোপ 3.5 মিমি প্রাচীর ছেড়ে দেয়, যা একটি হাউজিং এবং একটি 6 থেকে 8 মিমি শ্যাফ্টে একটি চলমান ফিট একটি হাল্কা প্রেস লাগে। একক শিয়ারে একটি পিন 40 MPa এর শিয়ার শক্তিতে প্রায় 7.1 kN বহন করে, যখন একটি 5 মিমি প্লেট এটির মধ্য দিয়ে যায় তা প্রায় 1.5 kN বহন করে, তাই প্লেটটি প্রায় পাঁচটির একটি ফ্যাক্টর দ্বারা নিয়ন্ত্রণ করে, ঠিক যেমনটি বড় আকারে করে। একটি স্পেসার বা স্ট্যান্ডঅফ হল দুটি মুখের প্রান্ত সহ একটি দৈর্ঘ্য এবং 25 গ্রাম প্রতি 40 মিমিতে এটি একটি ফাঁক ধরে রাখার সবচেয়ে সহজ উপায়। একটি ছোট রোলার বা একটি কব্জা পিন কাজ করে যেখানে লোড হালকা এবং গতি কম, কারণ একটি 15 মিমি অংশটি একটি ছোট স্প্যানে শক্ত এবং একটি দীর্ঘ অংশে নমনীয়। একটি 15 মিমি সাদা সলিড পিওএম রড চারটিই কভার করে, এবং বোর, লোড এবং স্প্যানের নামকরণ করা অঙ্কনটি আপনাকে এক লাইনে বলে দেয় যে এটি কোনটি।

এই আকারের সীমা প্রাচীর, এবং সংখ্যাগুলি স্পষ্টভাবে রেখা আঁকে। একটি 6 মিমি বোরের পাতা 4.5 মিমি, একটি 8 মিমি বোরের পাতা 3.5 মিমি, একটি 9 মিমি বোরের পাতা 3.0 মিমি এবং একটি 10 ​​মিমি বোরের পাতা 2.5 মিমি, যা একটি হাতা যা একটি প্রেসের নিচে দেবে এবং পরিষেবাতে শিথিল হবে। থ্রেডগুলি একই যুক্তি অনুসরণ করে: একটি M5 থ্রেড 5.0 মিমি প্রাচীর ছেড়ে দেয়, M6 ছেড়ে যায় 4.5 মিমি, M8 ছেড়ে যায় 3.5 মিমি, এবং M10 ছেড়ে যায় 2.5 মিমি, তাই 15 মিমি রডে M8 এর উপরে একটি থ্রেড একটি নকশা যা শক্ত করা হলে ক্রেস্টে খোলে। একটি কীওয়ে হল তৃতীয় সীমা, কারণ একটি 3 মিমি প্রাচীরের মধ্যে একটি কাটলে এমন একটি অংশ ছেড়ে যায় যা আর সমানভাবে টর্ক বহন করে না। এর কোনটিই আকারের বিরুদ্ধে যুক্তি দেয় না; এটি বাইরের ব্যাসের পরিবর্তে বোর এবং থ্রেডে এটি বেছে নেওয়ার জন্য যুক্তি দেয়। যেখানে অঙ্কন একটি 12 মিমি বোর বা একটি M12 থ্রেডের জন্য জিজ্ঞাসা করে, উত্তরটি হল একটি সাদা POM-C রড 15 মিমি ব্যাস 20 বা 25 মিমি বারের জন্য অদলবদল করা হয়েছে, এবং সেই প্রতিস্থাপনের দাম বিকল্পের চেয়ে কম।

এই ব্যাসের একটি POM প্লাস্টিকের রডে একটি পাতলা প্রাচীর টুলের নিচে চলে যায় এবং এখানকার বেশিরভাগ কারুকাজই সেই আন্দোলনকে প্রতিরোধ করে। চাকের চাপ প্রথমে আসে: একটি 3 মিমি দেয়ালে তিনটি চোয়াল একটি বৃত্তকে ত্রিভুজে পরিণত করে এবং অংশটি যখন বের হয় তখন ফিরে আসে, তাই এটিকে নরম চোয়ালে বা একটি ম্যান্ডরেলে বোর করুন যা বাইরের দিকে চেপে না দিয়ে বোরকে সমর্থন করে৷ কাটার গভীরতা দ্বিতীয়টি আসে, কারণ একটি ধারালো টুল দিয়ে একটি হালকা পাস দেয়ালকে দূরে ঠেলে উপাদান সরিয়ে দেয় এবং একটি ভারী পাস একটি প্রাচীর ছেড়ে দেয় যা টুলটি ঠেলে পাতলা। একই সেটিংয়ে একটি স্প্রিং পাস দ্বিতীয় বিচ্যুতি ছাড়াই বোরকে আকারে নিয়ে আসে। ডিবারিং তৃতীয় স্থানে আসে, যেহেতু একটি 3 মিমি দেয়ালে একটি উত্থিত প্রান্তটি একটি প্লাগ গেজে আকারের ত্রুটি হিসাবে পড়ে এবং একটি হ্যান্ড স্ক্র্যাপার বা একটি হালকা কাউন্টারসিঙ্ক এটি ফাইলের চেয়ে দ্রুত নিষ্পত্তি করে। একটি কপোলিমার পিওএম রড এই সমস্ত কিছুকে সমর্থন করে কারণ এটি পরিষ্কারভাবে কাটে এবং চিপ না করে একটি পাতলা অংশ ধারণ করে এবং সাদা মুখটি একটি পাতলা প্রাচীর দেখায় যা অংশটি পরিদর্শনে পৌঁছানোর আগে চেপে ধরেছিল, যা এটি ধরার প্রথম স্থান।

CZ প্লাস্টিক ISO 9001 এবং ISO 13485 মানের সিস্টেমের অধীনে 2019 সাল থেকে শুন্ডে, ফোশানে ইঞ্জিনিয়ারিং প্লাস্টিকের রড এবং শীট তৈরি করেছে। একটি সলিড 15 মিমি পিওএম রড হোয়াইট জাহাজ 15 কার্যদিবসের মধ্যে, দৈর্ঘ্যে কাটা বা সম্পূর্ণ মিটার হিসাবে সরবরাহ করা হয়, রপ্তানির জন্য বান্ডিল এবং ক্রেট করা হয়। বোর, প্রাচীর এবং থ্রেড চিহ্নিত করে অঙ্কনটি পাঠান এবং আমাদের প্রকৌশলীরা POM-C বৃত্তাকার দণ্ডের দৈর্ঘ্য নিশ্চিত করবেন, প্রাচীরটি বোরের সাথে মানানসই কিনা এবং উৎপাদন শুরু হওয়ার আগে Polyoxymethylene copolymer সলিড বারে প্যাকিং।
