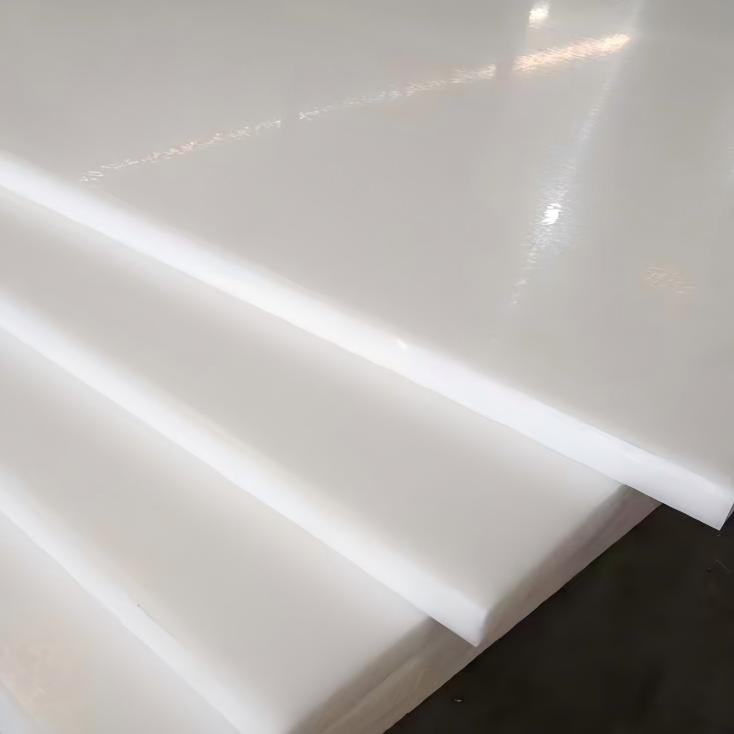

উচ্চ নির্ভুলতা প্রকৌশলের জন্য 15mm POM-C শীট

যে প্রশ্নটি 15 মিমি অংশ নির্ধারণ করে তা খুব কমই গ্রেড; এটা সমর্থন কত দূরে দূরে. একটি 15 মিমি পিওএম-সি শীট উচ্চ নির্ভুলতা তার ওজনের জন্য কঠোর, কিন্তু একটি 15 মিমি অংশটি যথেষ্ট পাতলা যে একটি অসমর্থিত স্প্যান নকশাকে নিয়ন্ত্রণ করে, এবং একটি স্ট্রিপ যা লোডের নিচে বিচ্যুত হয় তা অসমভাবে পরিধান করবে, উপাদান যতই ভালো হোক না কেন। 15 মিমি-এ একটি বর্গমিটারের ওজন প্রায় 21 কেজি, তাই একটি 640 x 1250 মিমি প্লেট প্রায় 17 কেজি এবং একটি 1000 x 2000 মিমি প্লেট 42 কেজি, একজন ব্যক্তির পক্ষে হ্যান্ডেল করার জন্য যথেষ্ট হালকা এবং সাইটে একটি হ্যান্ড টুল দিয়ে কাটতে যথেষ্ট পাতলা। একটি POM-C শীট 15mm পুরু উপাদান সর্বোত্তম যেখানে এটি ক্রমাগত বা কাছাকাছি বিরতিতে সমর্থিত হয়, যা বেশিরভাগ পরিধানের স্ট্রিপ, গাইড রেল এবং স্পেসার প্লেটগুলিকে কভার করে। শিল্প ব্যবহারের জন্য একটি 15 মিমি পিওএম শীট তাই বেধের মতো সমর্থন সম্পর্কে একটি নকশা সিদ্ধান্ত, এবং নীচের বিভাগগুলি সেই সিদ্ধান্তের উপর সংখ্যা রাখে।

একটি কাজের উদাহরণ স্কেল সেট করে। 100 মিমি চওড়া এবং 15 মিমি পুরু একটি POM-C প্লাস্টিক প্লেট স্ট্রিপ নিন, যার স্প্যানের মাঝখানে 200 N থাকবে। এর ক্ষেত্রফলের দ্বিতীয় মুহূর্তটি 28,125 মিমি থেকে চতুর্থ, এবং 2450 MPa এর একটি মডুলাসের সাথে 200 মিমি ব্যবধানে প্রায় 0.5 মিমি, 300 মিমিতে 1.6 মিমি এবং 500 মিমিতে 7.6 মিমি মিড-স্প্যান ডিফ্লেকশন বের হয়। প্রতি 200 মিমি সমর্থন এবং ফালা একটি কঠিন পৃষ্ঠের মত আচরণ করে; অর্ধ মিটারেরও বেশি একই লোড একটি দৃশ্যমান বিচ্যুতি তৈরি করে। এটি একটি পাতলা গেজের উপর ঘনিষ্ঠ সমর্থন ব্যবধানের জন্য সম্পূর্ণ যুক্তি, এবং এই কারণেই একটি স্টিলের বিছানার উপর ফ্ল্যাট বোল্ট করা একটি লাইনার এত ভাল কাজ করে: বিছানাটি স্প্যানিং করছে, এবং প্লাস্টিক স্লাইডিং করছে।

স্ট্রিপ এবং স্লাইড রেলগুলি অল্প ব্যবধানে বোল্ট করা হয়, যেখানে স্ট্রিপটি একটি ফ্রেম দ্বারা ব্যাক করা হয় এবং শুধুমাত্র এর উপরের পৃষ্ঠটি কাজ করে। পরিবাহক এবং প্যাকেজিং লাইনে গাইড রেল, যেখানে প্রতি 200 থেকে 300 মিমি একটি সমর্থন রেলকে তার দৈর্ঘ্য বরাবর সোজা রাখে। দুটি সমতল পৃষ্ঠের মধ্যে স্পেসার এবং মাউন্টিং প্লেট, যেখানে লোড পাথ একটি ফাঁক জুড়ে না হয়ে প্লেটের মধ্য দিয়ে চলে। প্রান্ত সমর্থন সহ একটি Polyacetal শীট থেকে তৈরি পৃষ্ঠগুলি কাটা এবং প্যাক করা, যেখানে শীটটিকে সেতুর পরিবর্তে সমতল থাকতে বলা হয়। মেশিন ফ্রেমে কভার প্যানেল, যেখানে প্যানেল চার দিকে স্থির করা হয়। এইগুলির প্রতিটিতে একটি POM-C শীট 15mm পুরু উপাদান এটির বিরুদ্ধে না হয়ে সমর্থনের সাথে কাজ করছে এবং উপাদানটির কম ঘর্ষণ এবং রাসায়নিক প্রতিরোধ বাকি কাজ করে।

দুটি পরিস্থিতি অন্য কিছুর জন্য আহ্বান জানায়। যেখানে একটি অংশকে লোডের অধীনে আধা মিটার বা তার বেশি ব্যবধান জুড়ে দিতে হয়, সেখানে একটি মোটা গেজ বা একটি স্টিলের ব্যাকিং দীর্ঘমেয়াদে কম খরচ করে। যেখানে একটি দীর্ঘ অসমর্থিত প্রান্ত লোডের পরিবর্তে চেহারার জন্য সোজা থাকতে হবে, একটি ভাঁজ বা বন্ধনযুক্ত প্রান্ত ফালা, বা পিছনের মুখের কয়েকটি পাঁজর, পুরুত্ব বাড়ানোর চেয়ে বেশি কাজ করবে। উভয় সংশোধনই অঙ্কন পর্যায়ে দৃশ্যমান, এবং উভয়েরই অংশগুলি লাগানোর পরে সমস্যাটি আবিষ্কার করার চেয়ে কম খরচ হয়৷ একটি 15 মিমি পিওএম-সি শীট উচ্চ নির্ভুলতা সবচেয়ে ভাল কাজ করে যখন অঙ্কনটি ইতিমধ্যেই সমর্থন প্রশ্নের উত্তর দেয় এবং সেই উত্তরের সাথে যে অংশগুলি আসে সেগুলি দ্বিতীয়বার ভিজিট ছাড়াই প্রবেশ করে৷

CZ প্লাস্টিক ISO 9001 এবং ISO 13485 মানের সিস্টেমের অধীনে 2019 সাল থেকে শুন্ডে, ফোশানে ইঞ্জিনিয়ারিং প্লাস্টিক শীট এবং রড তৈরি করেছে। শিল্প ব্যবহারের জন্য একটি 15 মিমি পিওএম শীট 15 কার্যদিবসের মধ্যে জাহাজে, ফিল্ম সুরক্ষিত এবং ক্রেটেড, একটি ফুল প্লেট, একটি কাটা স্ট্রিপ বা ড্রিল করা অংশ হিসাবে। সমর্থন ব্যবধান এবং লোড চিহ্নিত সহ অঙ্কনটি পাঠান এবং আমাদের প্রকৌশলীরা পম বোর্ডের পুরুত্ব, পোম শীট উপাদানের গ্রেড এবং উত্পাদন শুরু হওয়ার আগে বিভাগটি স্প্যানটির সাথে মানানসই কিনা তা নিশ্চিত করবে।
