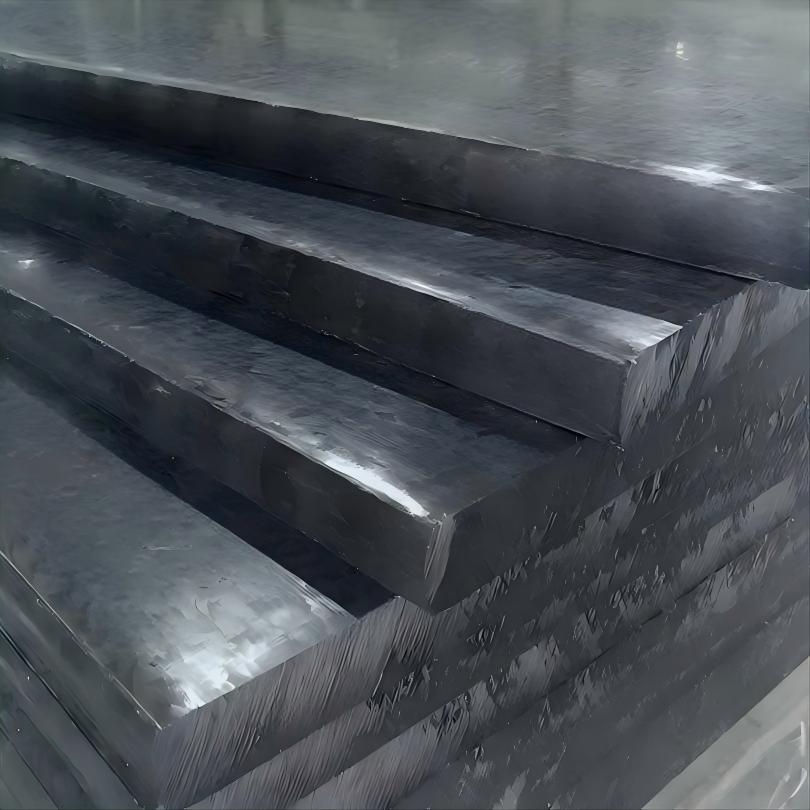

একটি অংশ কাজ করা হয় যে কোনো ক্রমে উপাদান অপসারণ দ্বারা তৈরি করা হয় না. এটি এমন ক্রম নির্বাচন করে তৈরি করা হয় যা প্রতিটি মাত্রাকে একটি রেফারেন্সের সাথে আবদ্ধ রাখে। একটি 25 মিমি কালো POM-C শীট একটি প্রক্রিয়া পরিকল্পনাকারীকে একটি আরামদায়ক সূচনা বিন্দু দেয়: একটি মুখের জন্য পর্যাপ্ত অংশ দুবার মেশিন করা যায়, একটি বোর স্থাপন করা যায় এবং একটি ডেটাম হিসাবে ব্যবহার করা যায় এবং একটি প্রোফাইলের জন্য অংশটি টেবিলের উপর তার আঁকড়ে না রেখে কাটা যায়৷ 25 মিমি-এ একটি বর্গ মিটারের ওজন প্রায় 35 কেজি, তাই একটি 640 x 1250 মিমি প্লেট প্রায় 28 কেজি এবং একটি 1000 x 2000 মিমি প্লেট প্রায় 70 কেজি, যার মানে একটি প্লেট একজন ব্যক্তি লোড করতে পারে এবং একটি উত্তোলন ছাড়াই অপারেশনগুলির মধ্যে স্থানান্তরিত করতে পারে। একটি কালো POM-C শীট 25mm পুরুত্বও সেট-আপগুলির মধ্যে তার ফর্ম ধরে রাখে, তাই সোমবার মিল থেকে আসা একটি অংশ এখনও বুধবার ফিক্সচারের সাথে ফিট করে। একটি 25 মিমি পুরু কালো POM-C শীট মেশিন অবাধে যথেষ্ট যে ক্রম, কাটিয়া গতির পরিবর্তে পরিবর্তনশীল হয়ে ওঠে যা সিদ্ধান্ত নেয় যে একটি ব্যাচ সামঞ্জস্যপূর্ণ হবে কিনা। নীচের বিভাগগুলি সেই ক্রম নির্ধারণ করেছে।
Datum থেকে শুরু করুন, আকৃতি নয়
পলিসিটাল শীট অংশের প্রতিটি অঙ্কনের একটি বৈশিষ্ট্য রয়েছে যা সবচেয়ে গুরুত্বপূর্ণ, এবং প্রক্রিয়াটি রূপরেখার চারপাশে না হয়ে এটির চারপাশে তৈরি করা উচিত। বেশিরভাগ পরিধানের অংশে যে বৈশিষ্ট্যগুলি হল একটি বোর, এক জোড়া ডোয়েল ছিদ্র বা একটি মেশিনযুক্ত কাঁধ, কারণ সেগুলিই মেশিনে যে অংশটি পরিবেশন করে তা সনাক্ত করে। প্রথমে ডেটামটি কেটে ফেলুন, এমন একটি মুখের উপর যা ইতিমধ্যেই ফ্ল্যাট মেশিন করা হয়েছে এবং পরবর্তী প্রতিটি অপারেশন এটি থেকে পরিমাপ করা যেতে পারে। যখন আউটলাইনটি প্রথমে কাটা হয় এবং পরে বোর যোগ করা হয়, প্রতিটি বৈশিষ্ট্য তার নিজস্ব বৈচিত্র্য বহন করে এবং অংশটি একটি রেফারেন্সের পরিবর্তে সহনশীলতা জমা করে। একই যুক্তি খালি জায়গায় প্রযোজ্য: এক দিকে মুখ করুন, তারপর সেই মুখটি ডেটাম প্রতিষ্ঠা করতে ব্যবহার করুন এবং শুধুমাত্র তারপরে বিপরীত দিকটিকে পুরুত্বে আনুন।
সিকোয়েন্স: ফেস, বোর, তারপর প্রোফাইল
একটি কালো POM-C শীট 25mm পুরুত্ব থেকে কাটা বেশিরভাগ অংশের জন্য যে অর্ডারটি কাজ করে তা চারটি ধাপে চলে। খালি দিকে মুখ করুন এবং এটিকে সমাপ্ত বেধে আনুন, প্রতিটি দিক থেকে হালকা কাটা নিন যাতে দুটি মুখ সমান্তরাল থাকে। ডেটাম বোর স্থাপন করুন, আদর্শভাবে মুখের মতো একই সেট-আপে, যাতে বোরটি করাত প্রান্তের পরিবর্তে সমাপ্ত মুখের দিকে বর্গাকার হয়। সেই বোর থেকে প্রোফাইল, কাঁধ এবং পকেট কেটে নিন। তারপরে গৌণ গর্তগুলি ড্রিল করুন এবং আলতো চাপুন, কারণ একটি আলগা ফাঁকা জায়গার চেয়ে প্রফাইল দ্বারা আটকে থাকা একটি অংশে ড্রিফট করা একটি ট্যাপ সংশোধন করা সহজ। Deburr শেষ, হাত দ্বারা, যেহেতু acetal একটি পরিষ্কার প্রান্ত নেয় এবং একটি ঘষিয়া তুলিয়া ফেলিতে সক্ষম ফিনিস বৃত্তাকার কোণে অঙ্কন রাখতে বলা হয়েছে।
কত সেট আপ
প্রতিটি অতিরিক্ত সেট-আপ একটি রি-ক্ল্যাম্প যোগ করে এবং অংশটিকে কিছুটা আলাদাভাবে বসার সুযোগ দেয়। দুটি সেট-আপ একটি POM-C প্লাস্টিক প্লেট থেকে তৈরি বেশিরভাগ অংশকে কভার করে: একটি মুখের জন্য, ডেটাম বোর এবং পকেটের জন্য, এবং একটি প্রোফাইল এবং গৌণ গর্তের জন্য। যে অংশগুলি একক সেট-আপে শেষ করা যায় সেগুলির জন্য ডিজাইন করা মূল্যবান, কারণ ডেটাম কখনই চক ছেড়ে যায় না এবং বোর এবং প্রোফাইলের মধ্যে সম্পর্কটি দ্বিতীয় ক্ল্যাম্পের পরিবর্তে মেশিন দ্বারা স্থির করা হয়। যেখানে একটি অংশের উভয় মুখের বৈশিষ্ট্য রয়েছে, সেখানে প্রথমে পিছনে এবং সামনের অংশটি শেষ করুন, যাতে গ্রাহক যে মুখটি দেখেন সেটি অপারেশনে শেষ হয় যেখানে অংশটি সবচেয়ে নিরাপদে রাখা হয়।
কোথায় স্টক ছেড়ে
স্টক ছেড়ে দিন যেখানে ফিনিশিং কাট এটি পৌঁছাতে পারে, তাই শেষ পাসটি একটি পরিষ্কার কাটা। ফিনিশিং পাসের জন্য প্রতিটি মুখে 0.5 মিমি রেখে দিন এবং ক্লাইম্ব-কাট ফিনিশের জন্য প্রোফাইলে 1 থেকে 2 মিমি রেখে দিন যাতে কোনও সাক্ষী চিহ্ন থাকে না। পুনঃকরণ করতে হবে এমন বোরের উপর স্টক রাখবেন না, কারণ একজন রিমারকে সমানভাবে কাটার জন্য একটি সামঞ্জস্যপূর্ণ ভাতা প্রয়োজন। যদি একটি অংশে একটি পাতলা প্রাচীর থাকে, তাহলে চূড়ান্ত পাস না হওয়া পর্যন্ত প্রাচীরটি একটু পুরু রাখুন এবং এটিকে শেষের দিকে নামিয়ে দিন, যখন আশেপাশের উপাদান ইতিমধ্যে সরানো হয়েছে এবং প্রাচীরটি সম্পূর্ণ অংশটিকে সহনশীলতার বাইরে না নিয়ে বসন্ত করতে পারে।
সঠিক মুহূর্তে পরিদর্শন
ডাটাম বোরটি কাটার সাথে সাথে পরিমাপ করুন, যখন অংশটি এটি তৈরি করা সেট-আপের মধ্যে রয়েছে, কারণ এটি এমন একটি বিন্দু যেখানে একটি সংশোধন এখনও সোজা। অংশটি মুক্তি পাওয়ার পরে এবং কাটার থেকে উষ্ণ হওয়ার সময় নয়, ঠাণ্ডা হওয়ার জন্য যথেষ্ট সময় ধরে বসে থাকার পরে প্রোফাইল এবং প্রাচীরের বেধ পরিমাপ করুন। দুটি রিডিং একই রেকর্ডে রাখুন: একটি অংশ যা এর বিরক্তিকর সহনশীলতা পূরণ করে এবং এটির প্রোফাইলে প্রবাহিত হয় সেটি আপনাকে ক্ল্যাম্পিং সম্পর্কে কিছু বলছে, এবং একটি অংশ যা ঠান্ডা সবকিছু পূরণ করে জাহাজের জন্য প্রস্তুত। একটি 25 মিমি কালো POM-C শীট সেই শৃঙ্খলাকে সহজ করে তোলে, কারণ প্লেটটি মেশিন এবং পরিদর্শন বেঞ্চের মধ্যে হাত দিয়ে সরানোর জন্য যথেষ্ট হালকা এবং যথেষ্ট স্থিতিশীল যে দ্বিতীয় পাঠটি প্রথমটির সাথে মেলে।
CZ প্লাস্টিক থেকে 25mm কালো শীট অর্ডার করা হচ্ছে
CZ প্লাস্টিক ISO 9001 এবং ISO 13485 মানের সিস্টেমের অধীনে 2019 সাল থেকে শুন্ডে, ফোশানে ইঞ্জিনিয়ারিং প্লাস্টিক শীট এবং রড তৈরি করেছে। একটি 25 মিমি পুরু কালো POM-C শীট স্টক করা হয় এবং 15 কার্যদিবসের মধ্যে জাহাজে পাঠানো হয়, ফিল্ম সুরক্ষিত এবং রপ্তানির জন্য ক্রেট করা হয়, ফাঁকা এবং সমাপ্ত উপাদানগুলি আলাদাভাবে প্যাক করা হয়। চিহ্নিত ডেটাম সহ অঙ্কনটি পাঠান, এবং আমাদের প্রকৌশলীরা পম বোর্ডের বেধ, পোম প্লাস্টিক শীট গ্রেড এবং উত্পাদন শুরু হওয়ার আগে অপারেশন সিকোয়েন্স নিশ্চিত করবে।
